ЦИФРОВАЯ МОДЕЛЬ РЕАЛЬНОГО ВРЕМЕНИ RTDS

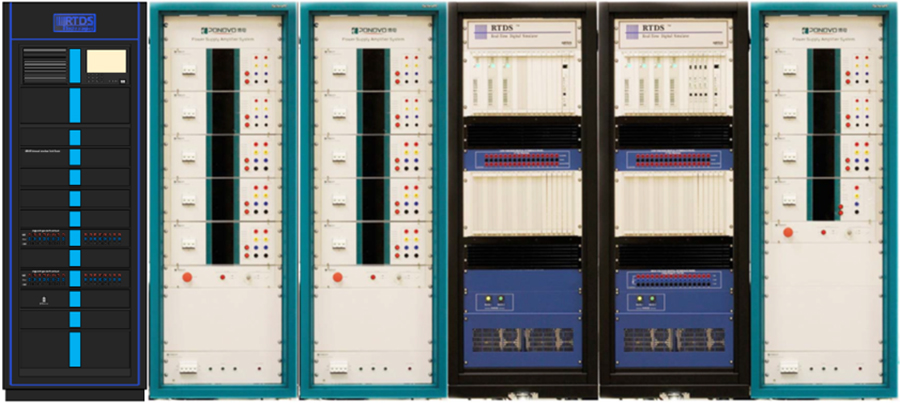

ОАО «НТЦ ЕЭС» в 2012 году приобретен RTDS – вычислительный программно-аппаратный комплекс, предназначенный для цифрового моделирования электромагнитных и электромеханических переходных процессов в масштабе реального времени.

Комплекс RTDS позволяет подключать к реализуемым на нем цифровым моделям энергосистем практически любые реальные устройства управления, регулирования, релейной защиты и автоматики. Подключение осуществляется посредством стандартных протоколов (МЭК 61850-9-2, МЭК 61850-8-1, IEEE C37.118, DNP) или цепей тока и напряжения (100 В, 5 А).

Интерфейсом является персональный компьютер, благодаря которому пользователь выполняет все рабочие действия: от начала моделирования до анализа полученных результатов.

Для организации работ с использованием комплекса RTDS:

  • В рамках реализации инновационного проекта разработаны модели элементов энергосистем, систем регулирования агрегатного, станционного и системного уровня для RTDS, созданы и отлажены модели современных отечественных
    АРВ и АРС в среде RTDS

  • Проводятся работы по определению области применения RTDS в качестве стенда для проведения испытаний устройств регулирования и управления энергоблоков электростанций. В ходе работ осуществляется сравнение качества моделирования переходных процессов в RTDS и на ЦАФК

По заказу Системного оператора разрабатываются:

  • Модель энергосистемы для проведения сертификационных испытаний АРВ сильного действия в соответствии со Стандартом ОАО «СО ЕЭС» «Требования к системам возбуждения и автоматическим регуляторам возбуждения сильного действия синхронных генераторов»

  • Методика сертификационных испытаний автоматических регуляторов возбуждения на RTDS

  • Методика сертификационных испытаний устройств автоматической ликвидации асинхронного режима (АЛАР) на RTDS
