ИСПЫТАТЕЛЬНЫЙ СТЕНД УСТРОЙСТВ РЕЛЕЙНОЙ ЗАЩИТЫ
И СИСТЕМ АВТОМАТИЗАЦИИ (ИС УРЗиСА)

Для расширения возможностей, имеющихся у ЦАФК и RTDS, по испытаниям различных устройств в ОАО «НТЦ ЕЭС» создан специализированный испытательный стенд для проверки работы системы с устройствами различных изготовителей по различным протоколам и интерфейсам связи.

На стенде возможно проведение следующих испытаний:

  • проверка реализации стандарта МЭК 61850 в интеллектуальных электронных устройствах (ИЭУ)
  • проверка протокольной совместимости между различными устройствами и системами
  • проверка производительности устройств
  • проверка производительности и резервирования сети Ethernet
  • проверка резервирования ИЭУ (коммуникационных портов, питания и т.д.)
  • проверка синхронизации (привязки информации к единому мировому времени)
  • испытания в режиме повышенной информационной нагрузки («штормовые испытания»)

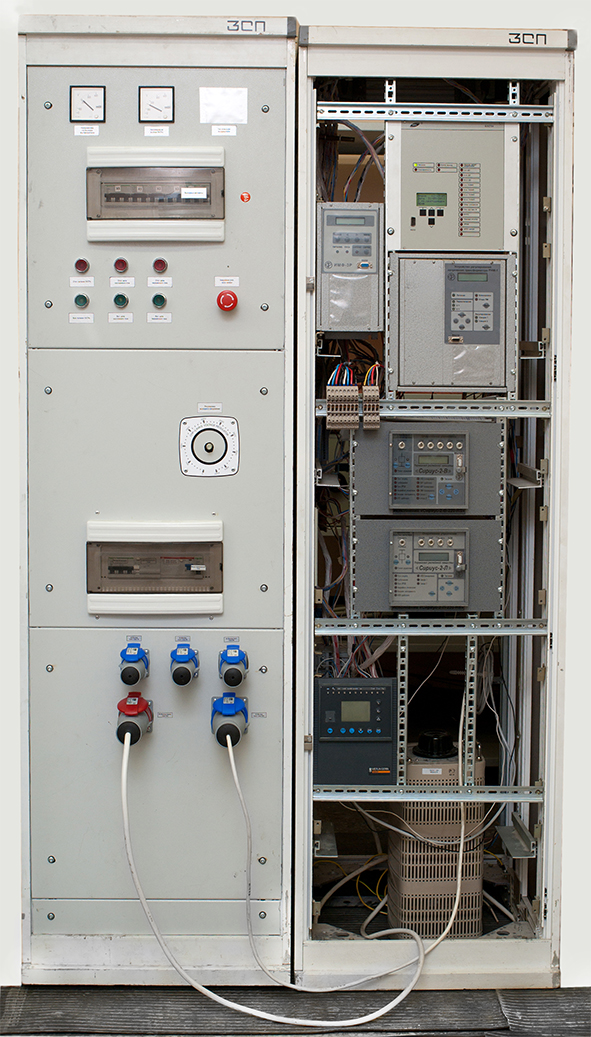

Оборудование испытательного стенда:

  • Источники постоянного напряжения 220 В для питания цепей сигнализации и проверки работы шкафов от ЩПТ
  • Физическая модель коммутационных аппаратов (контакторы и поляризованные реле)
  • Лабораторный автотрансформатор для моделирования аналоговых сигналов
  • Устройство РЕТОМ-61 для проверки аналоговых сигналов
  • Устройства нижнего уровня различных производителей
  • Сетевое оборудование (коммутаторы Hirschmann, оптические и проводные линии связи)
  • Подсистема синхронизации компонентов ПТК АСУ ТП (GPS приемник, сервер SNTP, источник импульсов PPS =220 В)
  • Сервер верхнего уровня
  • АРМ (оперативного персонала, РЗА, АСУ)
  • Симуляторы систем и подсистем по стандарту МЭК 61850

Специализированное программное обеспечение для испытания устройств по стандарту МЭК 61850:

  • Клиент МЭК 61850
  • Сервер МЭК 61850
  • Генератор и приемник потока МЭК 61850-9-2LE
  • Редактор SCL файлов


ОТДЕЛ АСУ ТП
